一、外置式MBR超濾(lv)（UF）技術系統和裝(zhuang)備

①外置式MBR超濾（UF）系統設備描述

與傳統生(sheng)化處理工藝A/O相比，微生物菌體(即活性污(wu)泥(ni))通過(guo)超濾(lv)系統從出水中分離，確保(bao)大于(yu)0.02 毫米的(de)顆粒物(wu)、SS、異物、微生物和與COD相關的(de)懸浮(fu)物和有機(ji)物安全地截留在系統內(nei)。超濾(lv)清(qing)液(ye)進入超濾(lv)清(qing)液(ye)罐，超濾(lv)濃液(ye)回到反硝化罐，污(wu)泥濃度通(tong)過錯流式(shi)外置超濾(lv)系統的(de)連續(xu)回流來維持。

外置式MBR膜超濾(lv)系統(tong)(tong)設(she)備的進水泵把經過生化系統(tong)(tong)（硝(xiao)化罐和(he)反硝(xiao)化罐）后處理的廢水分配至超濾(lv)裝置(zhi)。超濾(lv)系統(tong)(tong)運行壓(ya)力(li)平均(jun)為4bar，根(gen)據每個環路裝配超濾膜元件數量(liang)的(de)多(duo)少，最大運行壓力可達6bar。超濾膜外形直徑(jing)200毫米(mi)，內孔(kong)直(zhi)徑為8 mm ，內表面(mian)為聚合物(wu)的管式過濾膜,膜過(guo)濾孔(kong)徑為0.02微米。超(chao)濾(lv)系統設(she)1組共2個環路，每(mei)個環路設有5.5根超(chao)濾膜管（按照(zhao)6:5配置，可(ke)以適(shi)應季節水量(liang)的變化，利于節能減排），每個環(huan)路設有(you)循環(huan)泵(beng)，該泵(beng)沿(yan)膜(mo)管內壁提供(gong)一個需(xu)要的流速(su)，從而形成紊流，產(chan)生較大的過濾通量(liang)，避免堵塞(sai)。兩條環(huan)路的運行(xing)(xing)完全獨(du)立，提高了(le)系統(tong)運行(xing)(xing)的可(ke)靠性(xing)。

外置式MBR膜(mo)超濾(lv)系統的清(qing)洗，是全自動運(yun)行的，每次正(zheng)常(chang)運(yun)行停止時，系統通過PLC控(kong)制自(zi)動沖(chong)洗(xi)一(yi)次。清(qing)洗(xi)水(shui)用清(qing)洗(xi)泵(beng)把(ba)儲存在(zai)清(qing)洗(xi)罐的自(zi)來(lai)水(shui)泵(beng)入(ru)超(chao)濾系統進(jin)(jin)行沖(chong)洗(xi)，壓(ya)縮(suo)空氣(qi)控(kong)制閥能同時切斷進(jin)(jin)料，留在(zai)管內的污泥隨(sui)沖(chong)刷水(shui)去反(fan)硝(xiao)化罐。

外置(zhi)式(shi)MBR的COD設計(ji)去除率大于95%，滲瀝液中(zhong)的氮源，部分生物合成，其它在硝(xiao)化罐(guan)內(nei)氧化為(wei)(wei)硝(xiao)酸鹽(yan)和亞(ya)硝(xiao)酸鹽(yan)，并在反硝(xiao)化中(zhong)還(huan)原為(wei)(wei)氮氣而去(qu)除(chu)，NH3-N設計去除率大于99%。

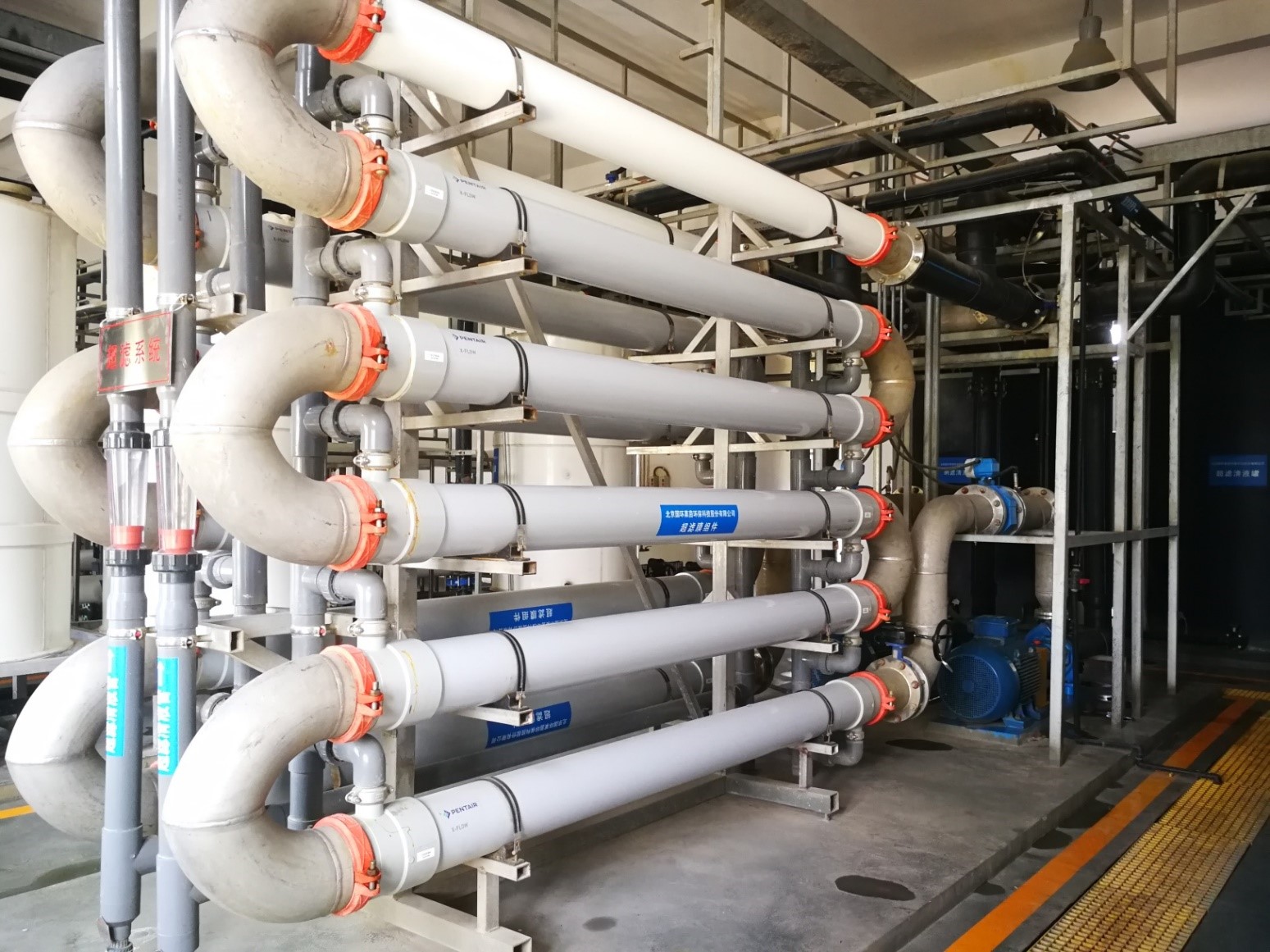

②外置式MBR膜超濾系統設備實圖

③外置式MBR膜超濾系統設備關鍵部件

外置式MBR超濾（UF）系統為(wei)集成式一體化撬裝設(she)(she)備， 主(zhu)要包括 以下設(she)(she)備：

 ④外置式MBR超濾（UF）系統設備的優勢

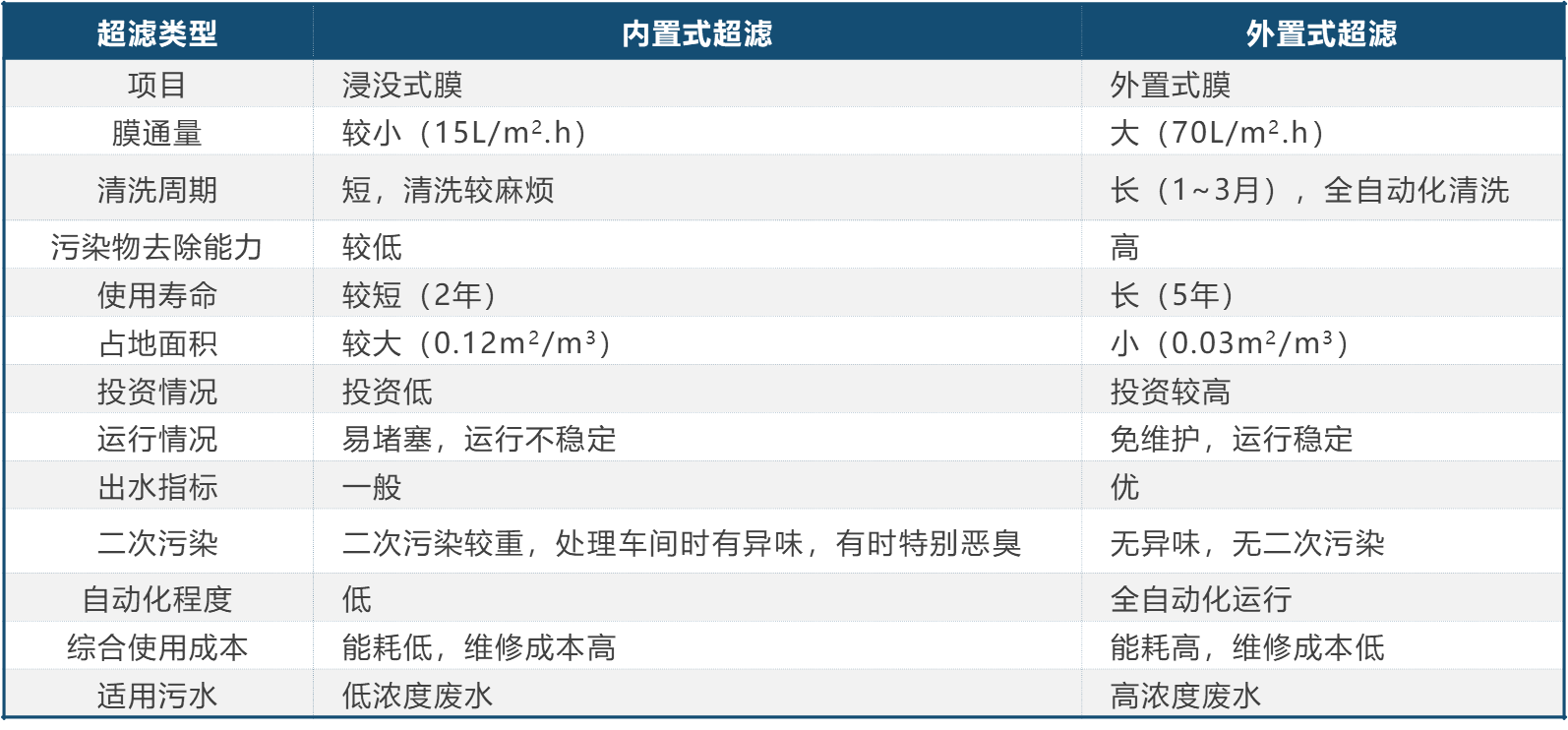

內置式和外置式MBR超濾（UF）處理系統特(te)點：

外置式MBR超濾（UF）系統設備優勢如下：

   ◆ 超(chao)濾是(shi)一(yi)種膜分(fen)離(li)技術，其膜為(wei)多(duo)孔不對(dui)稱結構。過濾過程是(shi)一(yi)抹(mo)兩(liang)側壓差(cha)為(wei)驅動(dong)力，以機械篩分(fen)原理為(wei)基礎的一(yi)種溶液分(fen)離(li)過程，使(shi)用(yong)壓力通常為(wei)0.03～0.6MPa，篩分孔徑從0.005～0.1μm，截流分子量為1000～500000道爾(er)頓左右。生化池的滲濾(lv)液通(tong)過外置管式超(chao)濾(lv)膜實現泥(ni)水(shui)分離(li)，直接得到高質量的超(chao)濾(lv)產(chan)水(shui)，濃水(shui)回流至(zhi)生化池。

   ◆ 該管式膜(mo)以其優異的強度、PVDF材質(zhi)的耐(nai)污(wu)染(ran)性(xing)和運行維護簡便性(xing)得到認可，最高設計通量高達70~100L/(m2/h)，過濾(lv)精(jing)度可達30nm，8mm的大通道(dao)可以(yi)將(jiang)污(wu)泥有效(xiao)截留并且不會造成膜(mo)管堵塞。膜(mo)的高效(xiao)截留作用使得生化池內的污(wu)泥濃度可高達25g/L，微(wei)生(sheng)物菌(jun)群(qun)活性及微(wei)生(sheng)物降解(jie)效率大(da)大(da)提高，因(yin)此廢水(shui)中(zhong)的絕大(da)多數(shu)難降解(jie)有(you)(you)機物得以(yi)有(you)(you)效去除，特別適合(he)于(yu)垃圾滲濾液等(deng)高濃(nong)度污水(shui)的深度處理。

   ◆外置式(shi)管(guan)式(shi)膜(mo)生(sheng)物反應器是一種主(zhu)要針(zhen)對垃圾滲濾液(ye)等高濃(nong)度濃(nong)水處理的MBR工藝，主要由生(sheng)(sheng)化系統(tong)和外(wai)置式管式超濾膜系統(tong)組(zu)成(cheng)。在外(wai)置式膜生(sheng)(sheng)物反應器(qi)中(zhong)生(sheng)(sheng)物反應器(qi)與膜單(dan)元相對(dui)獨立，通(tong)過(guo)混合(he)液循環泵使得處(chu)理水通(tong)過(guo)膜組(zu)件后外(wai)排(pai)，其中(zhong)的生(sheng)(sheng)物反應器(qi)與膜分離裝置之間的相互干擾較小。

 ⑤外置式MBR超濾（UF）系統設備部分案例

 ⑥外置式MBR超濾（UF）系統設備的公司申請的相關專利

---

二、納濾（NF）膜(mo)技術

 ①納濾（NF）系統設備描述

垃圾焚燒(shao)廠滲瀝液(ye)經過(guo)厭氧+膜生物反應器系統(tong)(MBR)后，出水無菌體和懸浮物，進入納濾（NF）系統(tong)，膜(mo)組件(jian)采用(yong)螺旋卷式膜(mo)類型，具有結構簡單，造價(jia)較低(di)，裝填密度較高，物料交換效果(guo)好的優(you)點。對(dui)滲(shen)瀝液的適應性很強，膜(mo)壽(shou)命(ming)延(yan)長到2年以上。

納濾(lv)的清(qing)(qing)洗(xi)(xi)方(fang)(fang)式屬在線清(qing)(qing)洗(xi)(xi)，方(fang)(fang)便快(kuai)捷，整個(ge)清(qing)(qing)洗(xi)(xi)完全自動。在清(qing)(qing)洗(xi)(xi)后期，根據需要可以手動向(xiang)清(qing)(qing)洗(xi)(xi)槽中添加少量膜清(qing)(qing)洗(xi)(xi)藥(yao)劑(ji)。納濾(lv)的藥(yao)劑(ji)清(qing)(qing)洗(xi)(xi)周期一般為一個(ge)半月(yue)一次(ci)。MBR處理(li)后，采用(yong)納濾(lv)凈化，清水回收率可(ke)達(da)到85%以(yi)上。

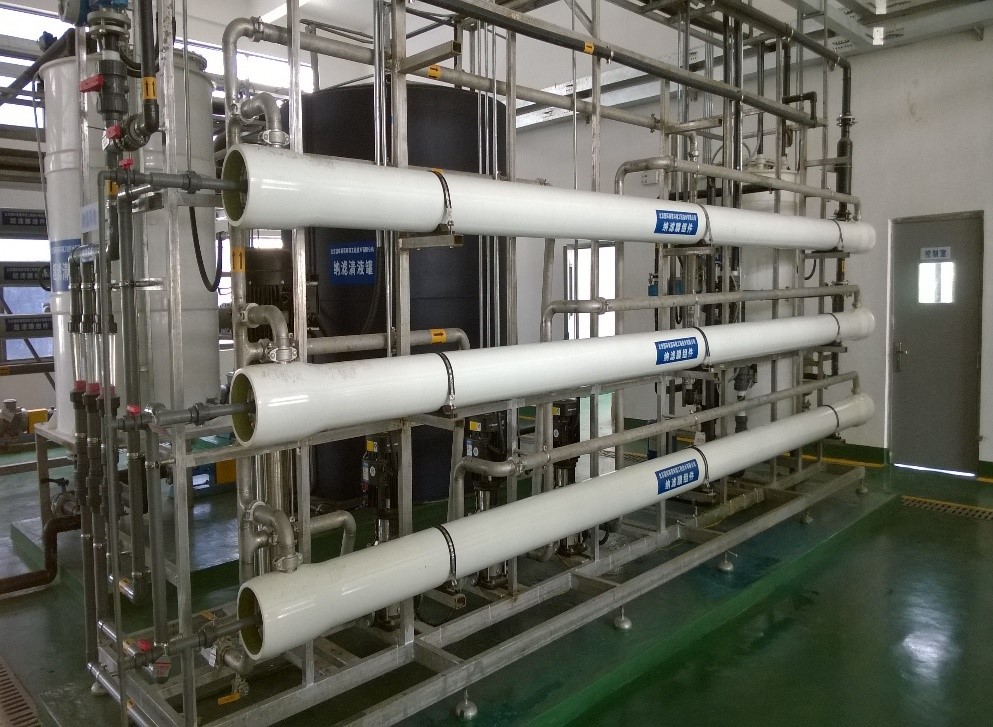

 ②納濾（NF）系統設備實圖

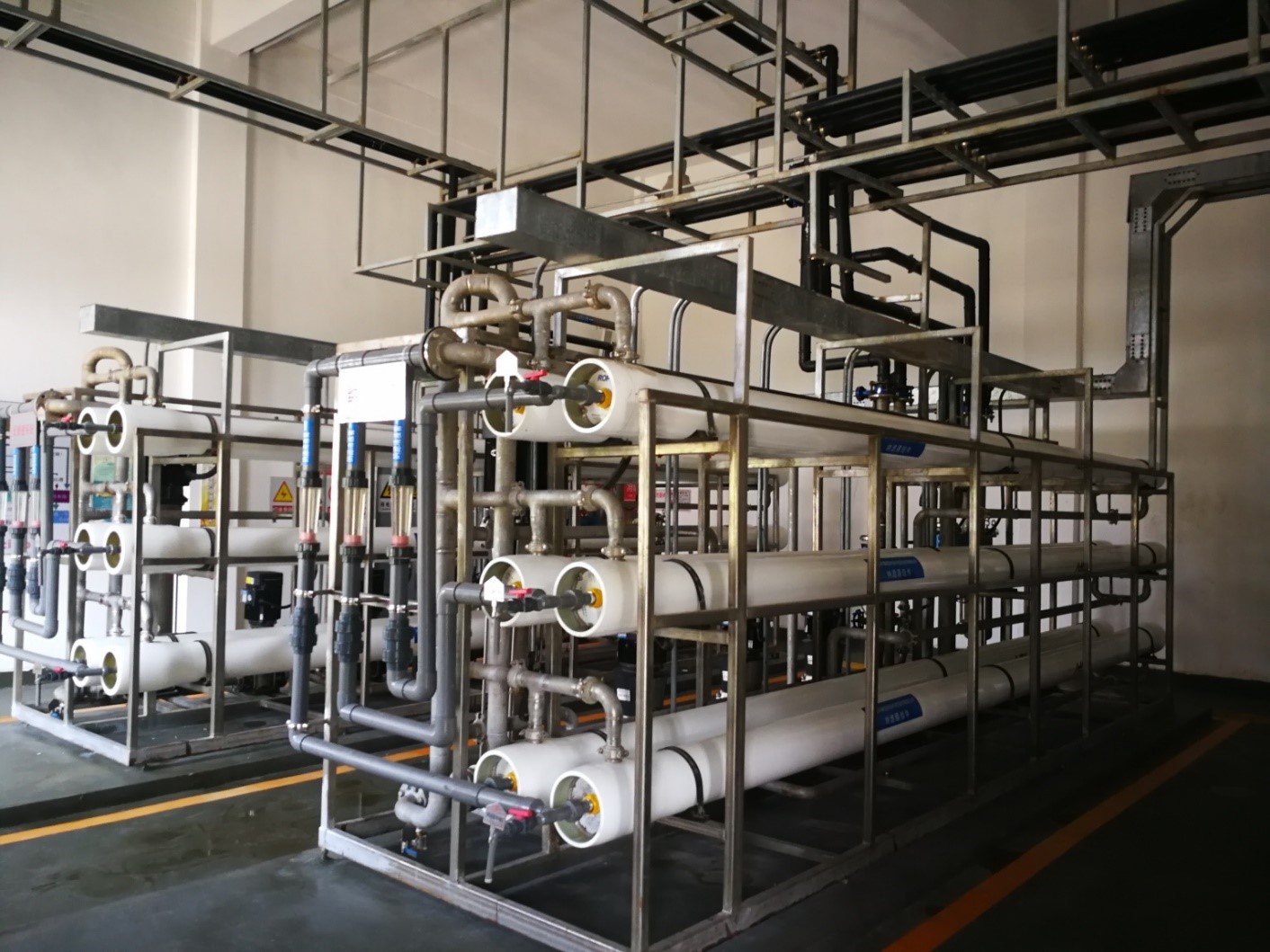

納濾（NF）系統安裝工(gong)程實圖

 ③納濾（NF）系統設備關鍵部件

納濾系統為集成(cheng)式一體化設備(bei)主(zhu)要包括 以下設備(bei)：

 ④納濾（NF）系統設備的優勢

?   ◆充分考慮了抗沖擊能力，可以滿足不同時期時系統要求。

?   ◆系統所采用設備須具有較強的抗腐蝕能力，保證系統的使用壽命。

?   ◆系統所采用的膜須具有較強的抗污染能力，采用寬通道、可以適用于工業物料分離的膜組件。

?   ◆系統中與污水接觸的管道為316L材(cai)質(zhi)，支架選用304不銹鋼(gang)材質(zhi)。

 ⑤納濾（NF）系統設備部分案例

 ⑥納濾（NF）系統設備相關的公司專利

---

三(san)、反滲(shen)透（RO）設備系統技術

 ①反滲透（RO）系統設備描述

反(fan)滲(shen)透膜也(ye)屬于(yu)致密膜范疇，為卷式有機復合膜，最大優點是脫(tuo)鹽(yan)率高，出水水質(zhi)穩定。反(fan)滲(shen)透采用(yong)進口卷式反(fan)滲(shen)透復合膜組件，這種(zhong)膜對前處理要求相對較低(di)，pH值(zhi)適應范圍(wei)廣(guang)，便于進行化學清(qing)洗(xi)，膜性(xing)能(neng)穩定，保持性(xing)好，并且藥劑清(qing)洗(xi)頻(pin)率低，一般(ban)為每月一次左右(you)。膜組件脫鹽率在(zai)80-98%以(yi)上。正常運(yun)行壓(ya)力在15bar-35bar左右，由于(yu)反滲透處理(li)的(de)是納濾(lv)清液（COD、BOD都很低），因(yin)此反(fan)滲(shen)透清(qing)液采(cai)得率≥85%。
